一、產品特點

• DC7-30V寬壓供電；
• RS485通訊隔離，輸入光耦隔離；
• 通訊接口支持RS232、RS485；
• 支持標準modbus協議，同時支持ASCII/RTU格式；
• 測量芯片采用24位AD轉換器。

二、產品功能

• 16路K型熱電偶采集通道；
• 支持5位尋址地址；
• 支持波特率：2400,4800,9600,19200,38400。

三、產品選型

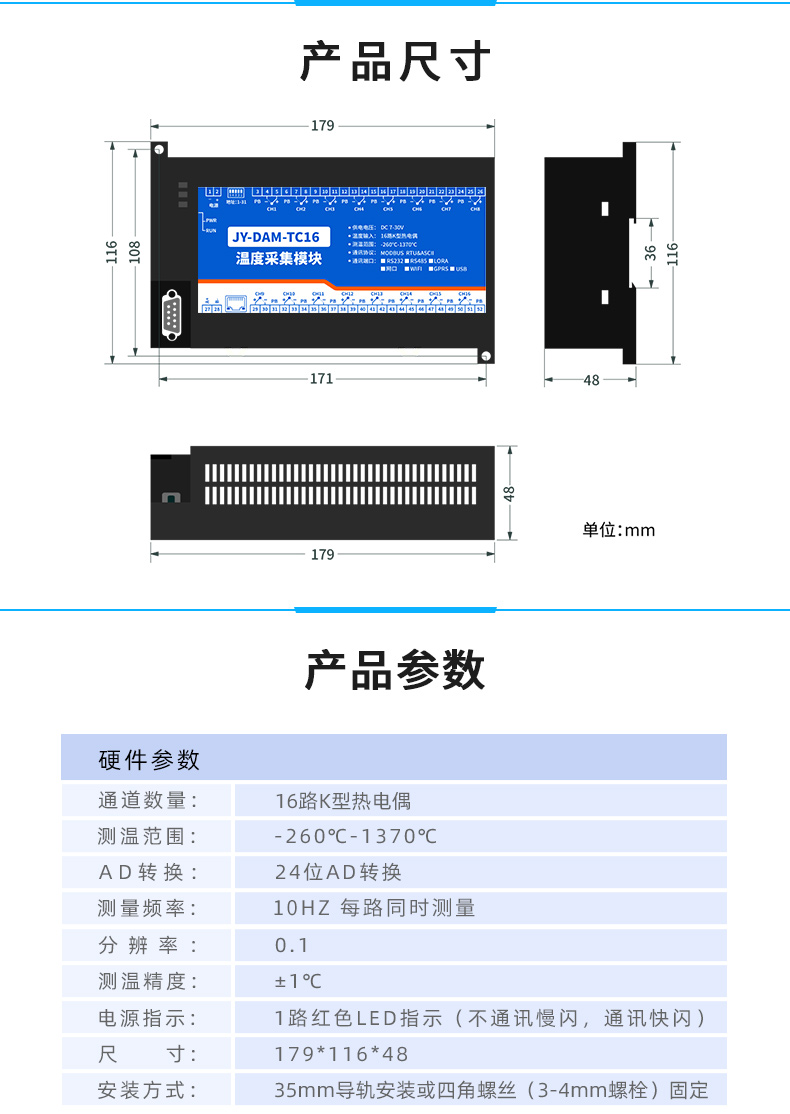

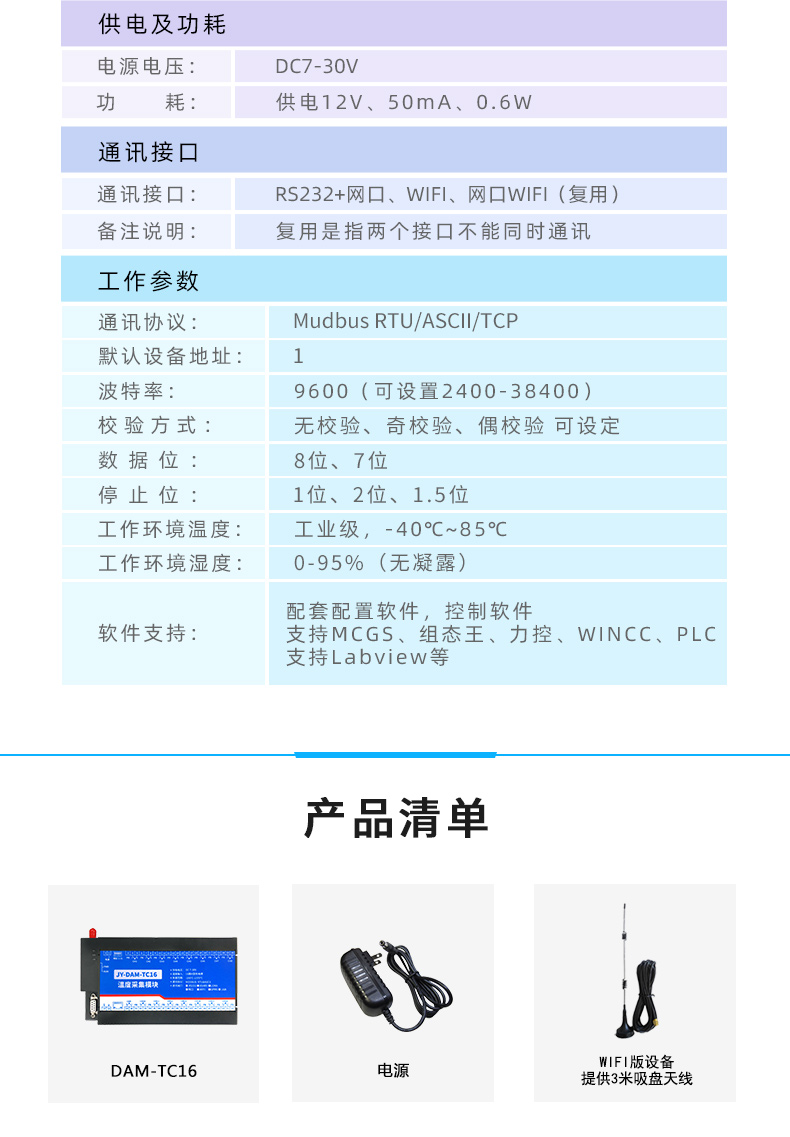

四、主要參數

五、接口說明

六、通訊接線說明

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

2、RS232接線連接方式

RS232接線為標準DB9母頭接口，為直連線。

七、傳感器接線方式

K型熱電偶接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

八、測試軟件說明

1、DAM調試軟件

1.1、軟件下載

軟件下載鏈接地址：http://www.niaonun.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

1.2、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

1.3、通訊測試

1. 選擇設備當前串口號，打開串口；
2. 選擇對應的產品型號；
3. 設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

2、采集模塊調試軟件

2.1、軟件功能

• 監測溫度
• 顯示溫度曲線
• 溫度線損補償
• 修改波特率和設備地址

采集模塊調試軟件上顯示的數據與實際值之間的關系是實際值=顯示值*10

2.2、波特率和設備地址更改方法

打開采集配置軟件，選擇串口設定菜單，在通訊參數中點擊關閉串口，選擇相應的串口號和波特率（默認9600），超時時間和最小間隔都改成50ms。基本參數中設備型號選擇PT08。點擊打開串口 ，點擊 讀取 按鈕，在下邊信息欄中顯示讀取成功，則表示聯機成功，（若顯示通信失敗，請確定串口接線，串口號，波特率和地址是否正確）。

確定通信成功后，在基本參數中選擇正確的波特率和需要配置的設備地址，點擊寫入，若是下邊信息欄種顯示寫入成功，則說明操作成功，可以點擊讀取，確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址。（范圍0~31）

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

修改設備地址如果小于31，即用撥碼開關。如果大于31，需要修改設備基地址。

如：設置設備地址為100，撥碼開關地址撥為0，設備基地址應該寫入100。

3、聚英組態軟件

聚英組態軟件可監控菜單下可以實時監控每路的溫度及變化曲線，并可導出歷史數據和歷史曲線記錄。

若要控制多個設備，可以用我們公司提供的“聚英組態軟件”，詳見【聚英組態軟件說明.pdf】。

軟件下載地址：

http://pan.baidu.com/s/1pXvdG。

主界面

設備曲線記錄

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

1.3、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時，為地址“0”；
3. 最左邊1為二進制最低位。
4. 地址表：

1.4、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

1.5、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://www.niaonun.com.cn/software/software/ DAM調試軟件使用教程.rar（軟件視頻教程連接）

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

寄存器地址表：

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

5、指令詳解

5.1溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

十一、常見問題與解決方法

1、232通訊，設備控制無響應，不動作

設備與上位機進行通信使用的是232直連線。即RX對RX，TX對TX，GND對GND

2、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

3、485總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址254來進行通訊。

廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
