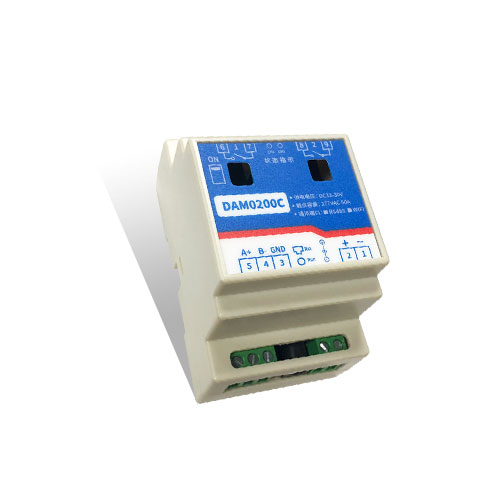

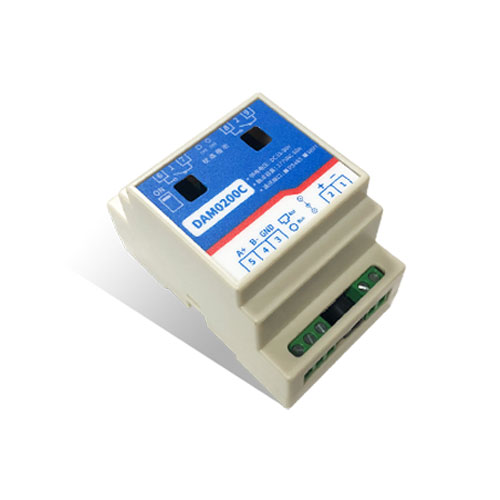

一、產品說明

DAM0200C設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一ID號方便用戶進行二次開發使用。

二、產品特點

• 供電電壓DC12-30V；
• HFE10-2磁保持繼電器，輸出觸點隔離；
• 通訊接口只支持無線WIFI網絡；
• 設備默認IP為192.168.10.1；
• 設備默認WIFI名稱為JY_**（**代表隨機數字字母組合）；
• 通信波特率：2400,4800,9600,19200,38400；
• 通信協議：支持標準modbus RTU/TCP協議；
• 支持用戶二次開發。

三、產品功能

• 2路繼電器控制；
• 繼電器狀態為掉電保持，即斷電重新上電后，繼電器狀態保持為斷電之前的狀態；
• 可實現遠距離操控；
• 具有兩個網絡通道；
• 同時支持局域網和外網控制使用；
• 支持UDP/TCP工作模式；
• 支持Client 、Server模式；
• 支持透?jìng)鳌⒘亍⒔M態王、Modbus tcp連接；
• 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。

四、產品選型

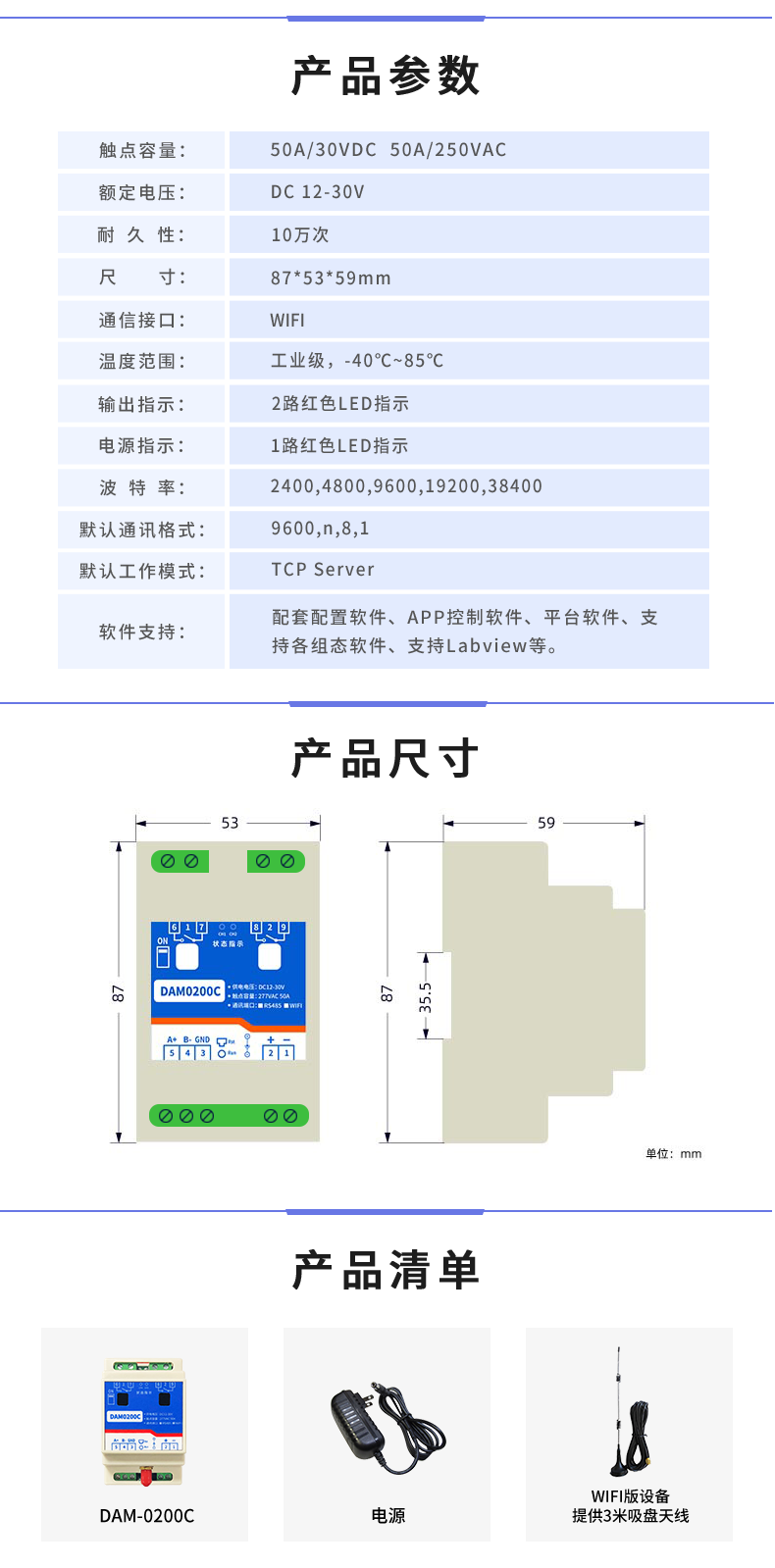

主要參數

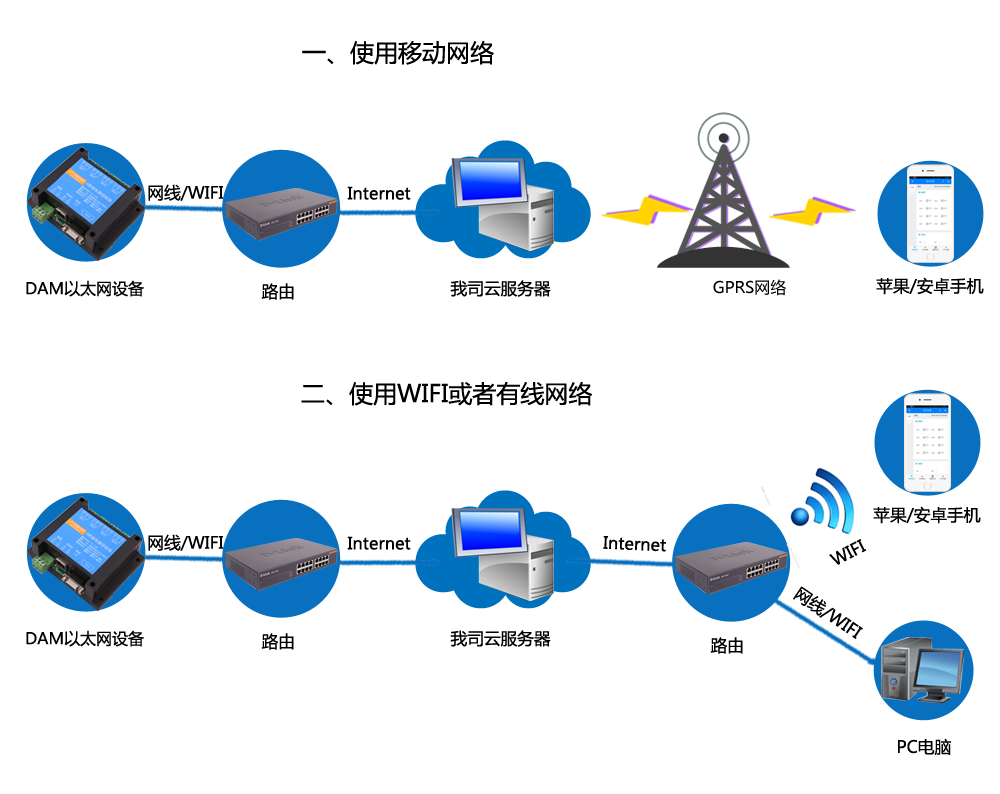

六、通訊架構說明

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。

七、快速使用說明

1、設備供電后連接設備WIFI信號，通過網頁進行參數配置；

2、測試通訊；

3、獲取設備唯一ID號；

4、手機安裝云平臺app軟件；

5、通過云平臺添加設備進行測試使用。

八、硬件說明

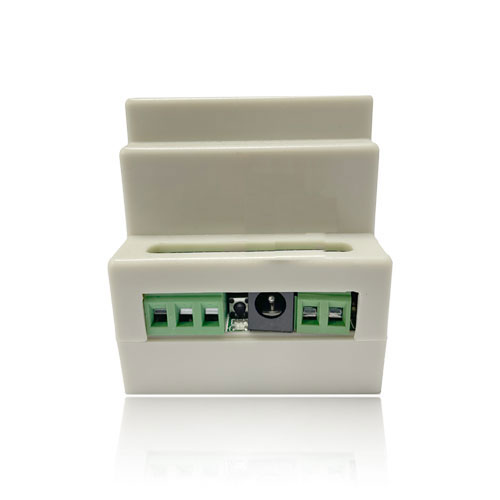

1、接口說明

2、繼電器接線說明

九、設備參數配置及測試

單WIFI版設備通過網頁方式來進行參數配置，設備默認WIFI信號名稱為JY_****，連接密碼為12345678，默認IP為192.168.10.1，詳細配置方法，閱讀【聚英云平臺單WIFI版使用說明】文檔即可；

下載地址：

http://www.niaonun.com.cn/software/clp/聚英云平臺單WIFI版使用說明.rar

十、設備唯一ID號

使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：

2、使用軟件獲取【選用】

獲取唯一ID軟件下載地址：

http://www.niaonun.com.cn/software/jynet/獲取唯一ID號.rar

（該軟件不需要安裝，下載打開即可）

虛擬串口軟件下載地址：

http://www.niaonun.com.cn/software/dam/dam0400/虛擬串口軟件及TCP服務測試軟件.rar

操作步驟

1. 建立虛擬串口

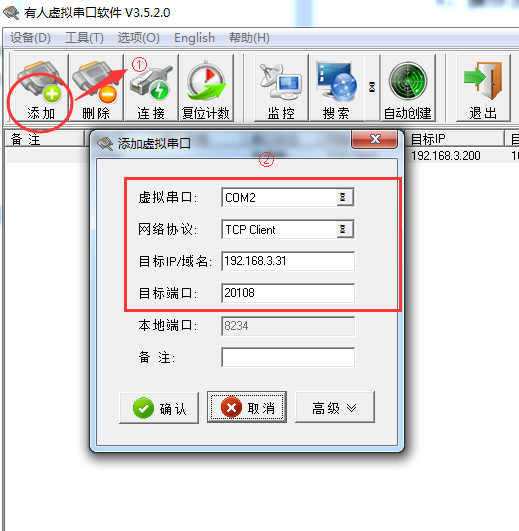

打開安裝的虛擬串口軟件“USR-VCOM”，添加虛擬串口，如下所示：

注：添加的虛擬串口不能與本機已有的串口沖突，目標IP即設備的IP，虛擬串口參數要求與章節4中配置的設備參數一致。

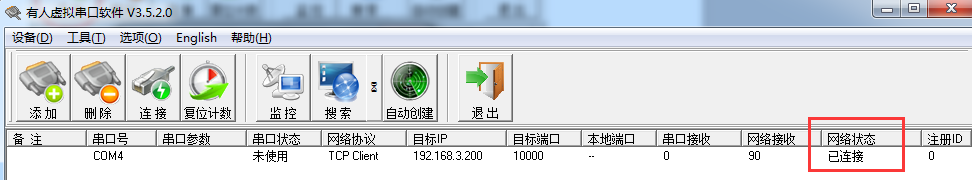

虛擬串口添加完成后，建立的虛擬串口狀態為已連接狀態，如下所示：

1. 讀取唯一ID號

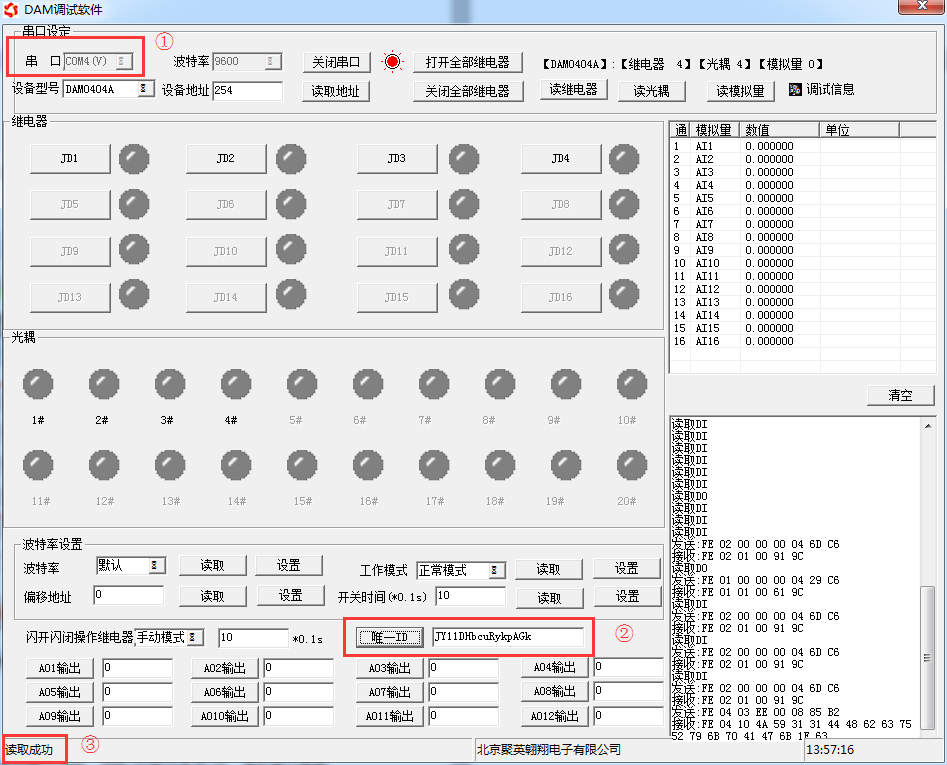

打開下載的“讀取唯一ID”軟件，打開上步中虛擬的串口，點擊“唯一ID”按鈕

，軟件底部提示讀取成功，即可獲取設備的唯一ID號，如下所示：

常見問題

1. 軟件提示讀取成功，唯一ID號為空白或不提示。

此時需聯系我司客服人員，確認該購買的設備是否具有唯一ID號。

1. 軟件提示讀取失敗。

此時檢查建立的虛擬串口是否已連接，設備的通信波特率是否為9600.

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺單WIFI版使用說明】文檔即可；

下載地址：

http://www.niaonun.com.cn/software/clp/聚英云平臺單WIFI版使用說明.rar

十二、開發資料說明

1、工作模式說明

閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

2、Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

3、相關指令

4、指令詳解

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

1、查詢8路繼電器

FE 01 00 00 00 02 A9 C4

繼電器卡返回信息：

FE 01 01 00 61 9C

2、閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

3、全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全斷全開返回碼：FE 0F 00 00 00 04 40 07
