一、產品特點

?DC7-30V寬壓供電

?通訊接口支持無線LORA方式;

?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改，默認9600)

?支持標準modbus協議，同時支持ASCII/RTU格式

?測量芯片采用24位AD轉換器

產品功能

?12路K型熱電偶采集通道

?支持5位尋址地址

?支持波特率：1200,2400,4800,9600,19200,38400,57600,115200

二、產品選型

三、主要參數

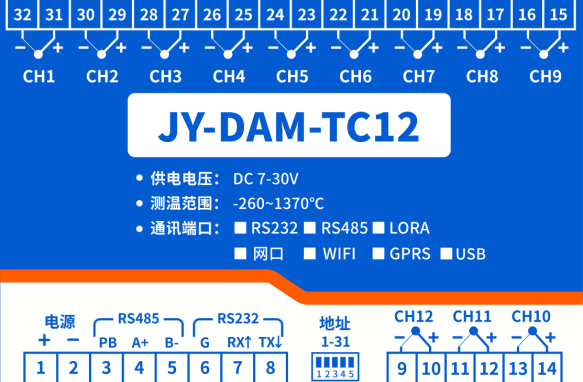

四、接口說明

五、接線方式

K型熱電偶接線方式

LORATC12設備作為子機需要與LORA1000網關配對使用，支持多個子機同時與一個LORA網關主機通訊，LORA網關支持R485/網口/WIFI/4G等多種通訊方式。

六、地址說明

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址。(范圍0~31)

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“0 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

七、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

寄存器地址表：

八、通訊指令示例

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。參考：http://pan.baidu.com/s/1hqsuZNu

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

詳解：

1：模擬量查詢

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

九、配對說明

LORATC12出廠默認為子機作為子機，通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。

1、按鍵配對

主機操作：

長按 6 秒，再點按 1 下，設置為主機 7 擴頻因子模式，區域號、密鑰隨機生成。

長按 6 秒，再點按 2 下(最多可以點按 6 下)，設置為主機 8 擴頻因子模式(6 對應 12 擴頻因子)，區域號、密鑰隨機生成。

子機操作：

長按 3 秒指示燈常亮，再點按 1 下，狀態指示燈頻閃 3 次，進入自動聯機配置。

自動聯機配置模式下：

主機發射燈 2 秒閃爍 1 次。

子機狀態燈 2 秒閃爍 1 次。

主機、子機在聯機配對成功之后，狀態指示燈頻閃 6 次退出。

復位子機：

長按 6 秒，狀態指示燈由常亮轉為閃爍，恢復為子機模式配置;

2、軟件配置

軟件下載地址：http://www.niaonun.com/download/JYLoraConfig.zip

①、建立通訊

電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

②、設置主從機

在本地參數中設置主機和子機的參數，進行下載即可，參數一樣區分工作模式。

③、子機配對

進入自動配置后，其它子機長按按鍵 3S 點按 1S 會自動搜所配對，成功后提示出更改 LORA 參數成功，可與透?jìng)髂K、網關、DAM 系列子機配合使用。

④、搜索子機設備

若配置成功在信道一可以搜索到配對好的設備，可給每個子機分配一個 LORA 地址方 便查看信號和上線狀態，-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信號。

3、通訊測試

JYDAM 調試軟件下載地址：http://www.niaonun.com/download/JYDAMSoftware.zip

1 根據網關通訊方式，選擇串口或 TCP 連接;

2 設定網關通訊參數;

3 設置 LORA-TC16 子機設備地址：

4 打開串口，右側有正常發送和接收指令，可控制繼電器即通訊成功。

十、波特率和設備地址更改方法

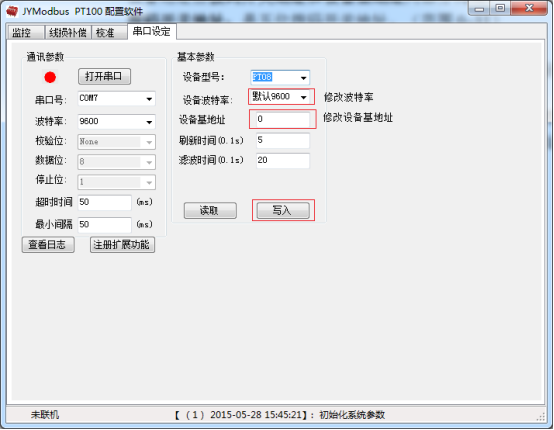

打開采集配置軟件，選擇串口設定菜單，在通訊參數中點擊關閉串口，選擇相應的串口號和波特率(默認9600)，超時時間和最小間隔都改成50ms。基本參數中設備型號選擇PT08。點擊打開串口 ，點擊 讀取 按鈕，在下邊信息欄中顯示讀取成功，則表示聯機成功，(若顯示通信失敗，請確定串口接線，串口號，波特率和地址是否正確)。

確定通信成功后，在基本參數中選擇正確的波特率和需要配置的設備地址，點擊寫入，若是下邊信息欄種顯示寫入成功，則說明操作成功，可以點擊讀取，確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址。(范圍0~31)

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

修改設備地址如果小于31，即用撥碼開關。如果大于31，需要修改設備基地址。

如：設置設備地址為100，撥碼開關地址撥為0，設備基地址應該寫入100。

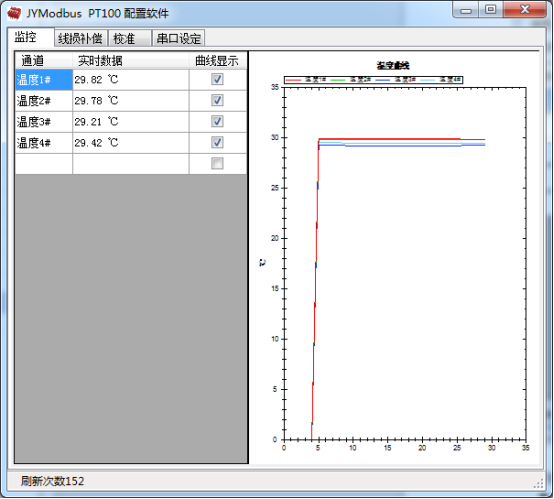

監控菜單下可以實時監控每路的溫度及變化曲線。

若要控制多個設備，可以用我們公司提供的“聚英組態軟件”，詳見聚英組態軟件說明.pdf

參考http://pan.baidu.com/s/1pXvdG。

十一、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2、軟件界面

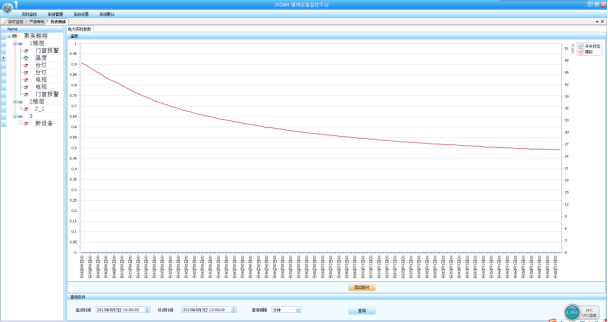

本軟件適用與我公司的DAM 系列設備連接使用，支持串口、WiFi 等通訊方式。軟件 更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設 備狀態及采集的數據，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十二、常見問題與解決方法

1 、搜索不到設備時的解決方法：

1 檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

2 操作軟件，使能 DHCP 服務

3 如果以上操作仍舊搜索不到，

請確認當前 PC 的網段和設備的網段在一個網段下。

禁用 PC 的其他不用的網卡。

當前 PC 只有一個唯一的局域網 IP。

請用PC 確認網線是好用的。

當前軟件僅支持 ipv4。

4 如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵 6S ，無線 LORA 方式 燈會滅一下，然后正常顯示，第一次復位為設備為動態 IP ，再短接 6S 復位，此時設備 為靜態 IP;

5 勾選所有設備

在“基本配置信息 ”欄內，修改設備 IP 為靜態 IP ，與電腦所處網段為同一網段，點擊 “下載參數 ”，2S 后再點擊“下載參數 ”，提示配置成功。

2 、當設備能搜索到，修改設備參數，點擊“配置參數 ”無反應時，解決辦法：

確認電腦端 IP 與設備要配置的 IP 為同一網段下，電腦只接入有線或無線網絡，當有線 和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的 DHCP 處于開 啟狀態。
