一、產品特點

?DC7-30V寬壓供電;

?RS485通訊隔離，輸入光耦隔離;

?通訊接口支持無線LORA方式;

?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改，默認9600);

?支持標準modbus協議;

二、產品功能

?6路模擬量輸出，10位DA;

?6路模擬量輸入通道，12為AD;

?支持5位尋址地址;

?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以通過軟件修改，默認9600);

三、產品選型

四、主要參數

五、接口說明

六、通訊接線說明

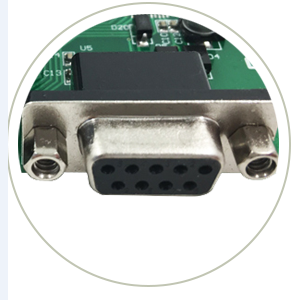

1、RS232接線方式

RS232接線為標準DB9母頭接口，為直連線。

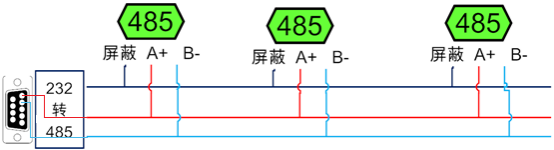

2、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

七、輸入輸出接線

1、模擬量輸出接線

DCOM-為輸出負極，DA為信號正極

設置輸出值與實際值之間的關系是：輸出值=實際值*100，如設置輸出4ma，寫寫入400。

2、模擬量輸入接線

下圖中的電源部分為傳感器供電，AD1-AD6接傳感器信號正，ACOM-為傳感器信號負。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

八、配電說明

LORAAIAO出廠默認為子機，作為子機，通過按鍵或使用“LORA配置軟件”與LORA網關進行配對使用。

1、按鍵配對

主機操作：

長按 6 秒，再點按 1 下，設置為主機 7 擴頻因子模式，區域號、密鑰隨機生成。

長按 6 秒，再點按 2 下(最多可以點按 6 下)，設置為主機 8 擴頻因子模式(6 對應12 擴頻因子)，區域號、密鑰隨機生成。

子機操作：

長按 3 秒指示燈常亮，再點按 1 下，狀態指示燈頻閃 3 次，進入自動聯機配置。

自動聯機配置模式下：

主機發射燈 2 秒閃爍 1 次。

子機狀態燈 2 秒閃爍 1 次。

主機、子機在聯機配對成功之后，狀態指示燈頻閃 6 次退出。

復位子機：

長按 6 秒，狀態指示燈由常亮轉為閃爍，恢復為子機模式配置;

2、軟件配置

軟件下載地址：http://www.niaonun.com/download/JYLoraConfig.zip

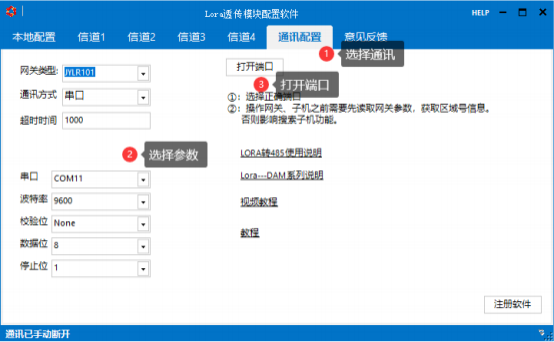

①、建立通訊

電腦通過 RS232/RS485 或 TCP 連接至 LORA 網關主機

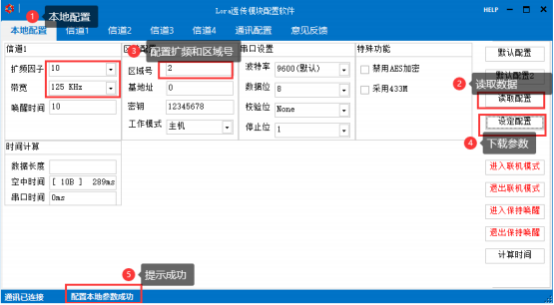

②、設置主從機

在本地參數中設置主機和子機的參數，進行下載即可，參數一樣區分工作模式。

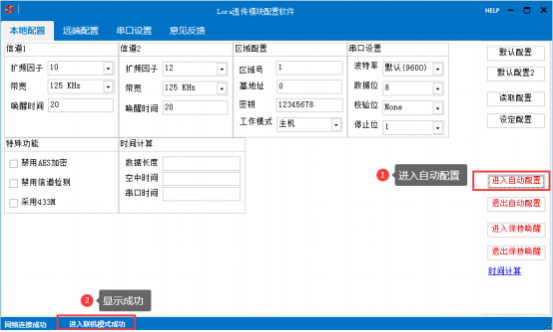

③、子機配對

進入自動配置后，其它子機長按按鍵 3S 點按 1S 會自動搜所配對，成功后提示出更改LORA 參數成功，可與透傳模塊、網關、DAM 系列子機配合使用。

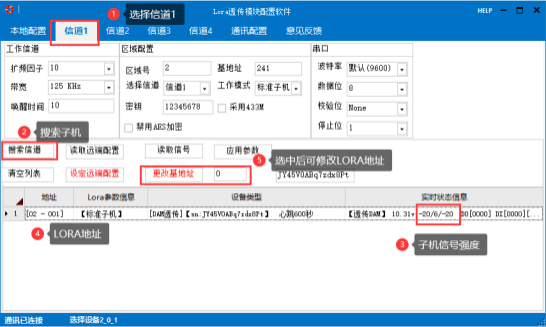

④、搜索子機設備

若配置成功在信道一可以搜索到配對好的設備，可給每個子機分配一個 LORA 地址方便查看信號和上線狀態，-20/6/-20 分別表示主機查詢子機信號/信噪比/子機發送網關信號。

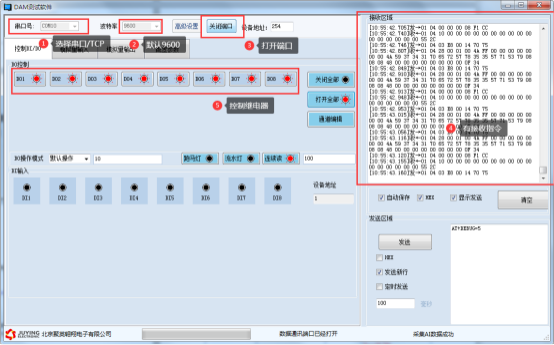

3、通訊測試

JYDAM 調試軟件下載地址：http://www.niaonun.com/download/JYDAMSoftware.zip

1 根據網關通訊方式，選擇串口或 TCP 連接;

2 設定網關通訊參數;

3 設置 LORA0606C 子機設備地址：

4 打開串口，右側有正常發送和接收指令，可控制繼電器即通訊成功。

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM 系列設備地址默認為 0，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2、設備地址的讀取

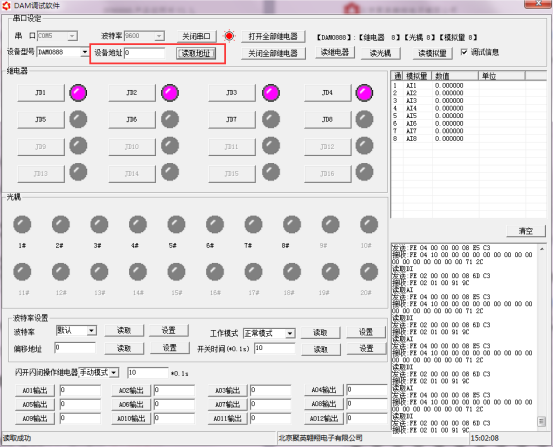

設備正常通訊后，初始設備地址寫入 254，然后點擊軟件上方“讀取地址 ”即可讀到設備的當前地址。

1.3、撥碼開關地址

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“0 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

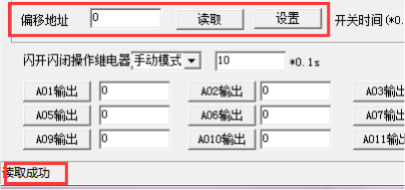

1.4、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://www.niaonun.com/download/Modbus_Protocol.zip

本產品同時支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2、4

寄存器說明：

3、指令生成說明

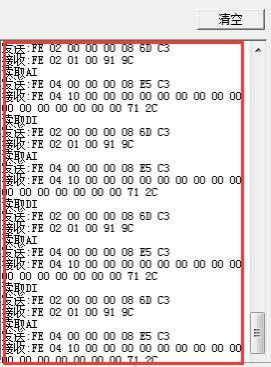

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

4.1、模擬量輸入發送指令

5、指令詳解

5.1、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢第一路模擬量AD字

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2、模擬量輸出

設置第一路模擬量輸出

設置輸出值與實際值之間的關系是：輸出值=實際值*100，如設置輸出8ma，寫寫入800。

FE 06 00 00 03 20 9C ED

模擬返回信息：

FE 06 00 00 03 20 CD 2D

5.3、模擬量輸出查詢

查詢6路模擬量輸出

FE 03 00 00 00 06 D1 C7

模擬返回信息：

FE 03 06 00 00 00 00 00 00 00 00 00 00 00 00 34 3A

5.4、設置多路模擬量輸出

FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模擬返回信息：

FE 10 00 00 00 0A 54 01

十一、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

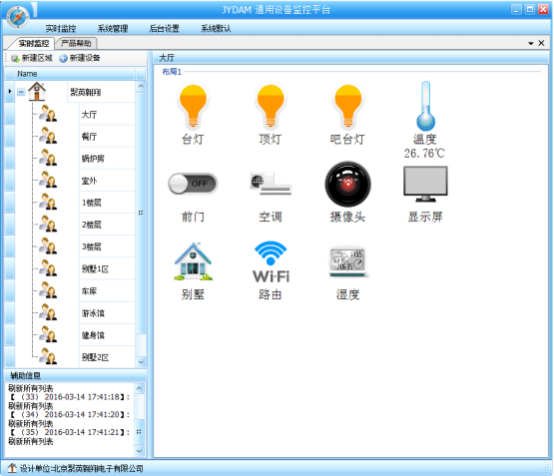

2、軟件界面

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口、WiFi 等通訊方式。軟件更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設備狀態及采集的數據，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十二、常見問題與解決方法

1、搜索不到設備時的解決方法：

① 檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

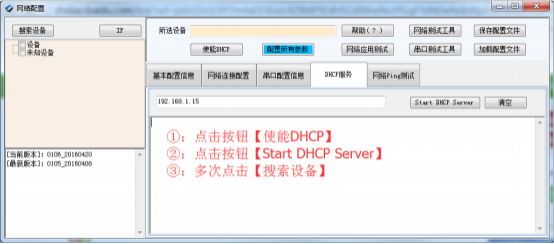

② 操作軟件，使能 DHCP 服務

③ 如果以上操作仍舊搜索不到，

請確認當前 PC 的網段和設備的網段在一個網段下。

禁用 PC 的其他不用的網卡。

當前 PC 只有一個唯一的局域網 IP。

請用 PC 確認網線是好用的。

當前軟件僅支持 ipv4。

④ 如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵 6S，無線 LORA 方式燈會滅一下，然后正常顯示，第一次復位為設備為動態 IP，再短接 6S 復位，此時設備為靜態 IP;

⑤ 勾選所有設備

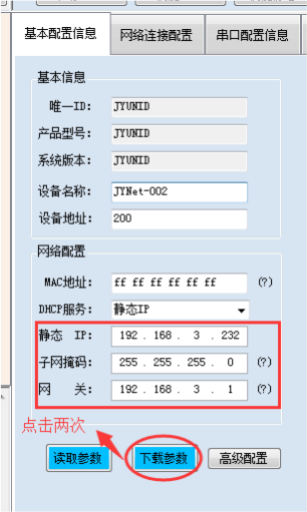

在“基本配置信息 ”欄內，修改設備 IP 為靜態 IP，與電腦所處網段為同一網段，點擊“下載參數 ”，2S 后再點擊“下載參數 ”，提示配置成功。

2、當設備能搜索到，修改設備參數，點擊“配置參數 ”無反應時，解決辦法：

確認電腦端 IP 與設備要配置的 IP 為同一網段下，電腦只接入有線或無線網絡，當有線和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的 DHCP 處于開啟狀態。
