?DC7-30V寬壓供電;AC220V;AC380V
?電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護
?通訊接口支持2路RS485，其中一路帶光電隔離;
?同時支持多種協議，Modbus RTU/TCP/ASCLL協議;
?通信波特率：2400,4800,9600,19200,38400,115200(可以通過軟件修改，默認9600);
?3路交流電壓采集;3路交流電流采集(需配電流互感器)。
?有功功率，無功功率，視在功率，功率因數累積電量，頻率等電參數輸出。
?6路交流電壓采集;
?6路交流電流采集;
?用電量統計;
?功率因數計算;
?有功功率、無功功率、視在功率顯示：
?支持波特率：2400,4800,9600,19200,38400,115200(可以通過軟件修改，默認9600);
型號 | modbus | RS485 | 交流電壓 | 交流電流 |
DAMAC0303-485 | ● | ● | 3 | 3 |
DAMAC0606-485 | ● | ● | 6 | 6 |

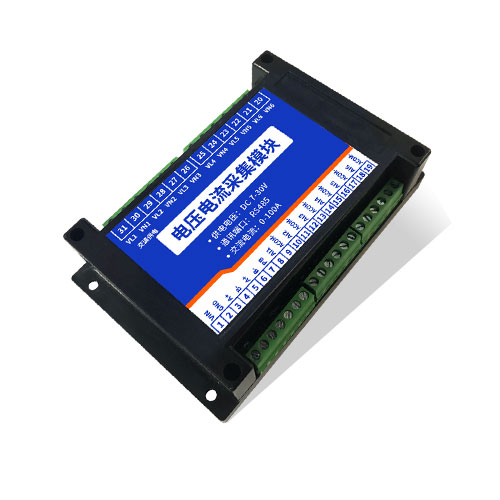

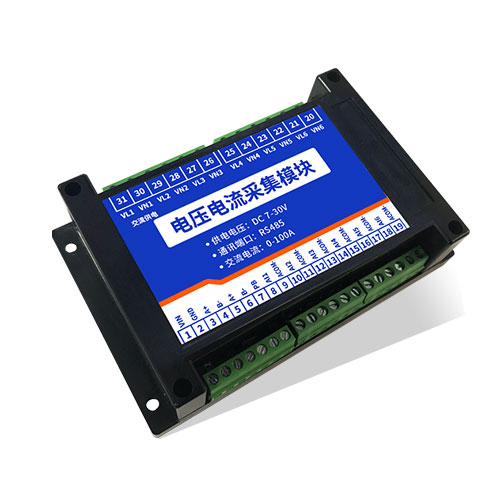

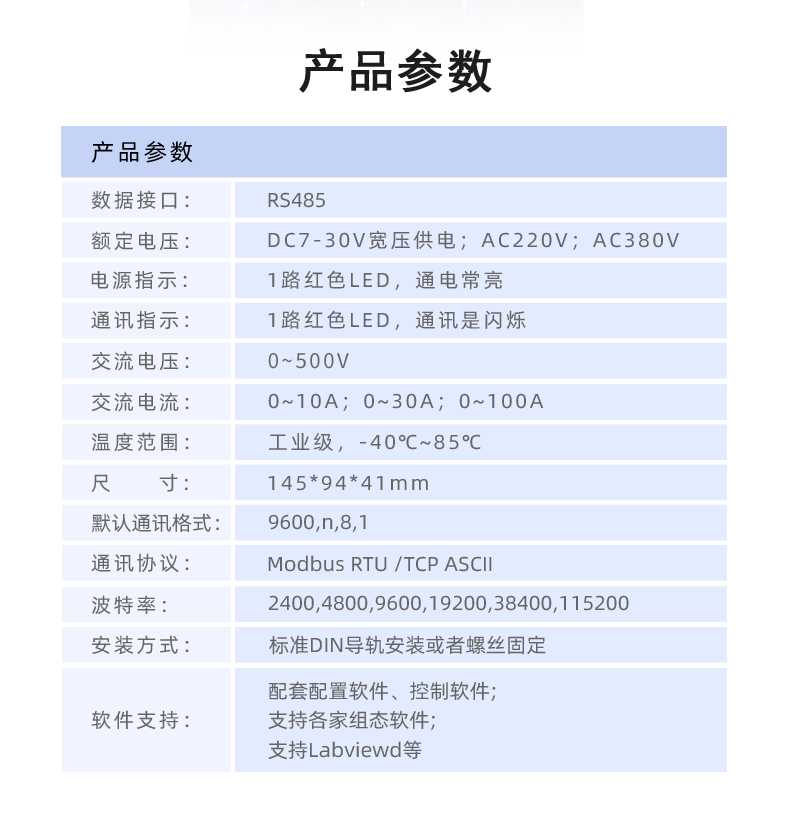

參數 | 說明 |
數據接口 | RS485 |
額定電壓 | DC7-30V寬壓供電；AC220V；AC380V |
電源指示 | 1路紅色LED指示，通電常亮 |
通訊指示 | 1路紅色LED，通訊時閃爍 |
信號輸入指示 | 紅色LED指示，輸入常亮 |
交流電壓 | 0~500V |
交流電流 | 0~10A；0~30A；0~100A |
采集精度 | ±0.5% |
溫度范圍 | 工業級，-40℃～85℃ |
尺寸 | 145*94*41mm |
重量 | 200g |
默認通訊格式 | 9600,n,8,1 |
通訊協議 | Modbus RTU/TCP/ASCLL |
波特率 | 2400,4800,9600,19200,38400，115200 |
軟件支持 | 配套配置軟件、控制軟件； |
安裝方式 | 標準DIN導軌安裝或者螺絲固定 |
功能 | 序號 | 引腳 | 說明 |
供電DC 7-30V | 1 | VIN | 電源正極 |
2 | GND | 電源負極 | |
通訊接口 | 3 | A+ | 485 A+接線引腳 |
4 | B- | 485 B-接線引腳 | |
5 | A+ | 485 A+接線引腳 | |
6 | B- | 485 B-接線引腳 | |
7 | PB | 485屏蔽線 | |
外部互感器接線口 | 8 | 互感器1 | 第1路互感器輸入，不分線序 |
9 | |||
10 | 互感器2 | 第2路互感器輸入，不分線序 | |
11 | |||
12 | 互感器3 | 第3路互感器輸入，不分線序 | |
13 | |||
14 | 互感器4 | 第4路互感器輸入，不分線序 | |
15 | |||
16 | 互感器5 | 第5路互感器輸入，不分線序 | |
17 | |||
18 | 互感器6 | 第6路互感器輸入，不分線序 | |
19 | |||

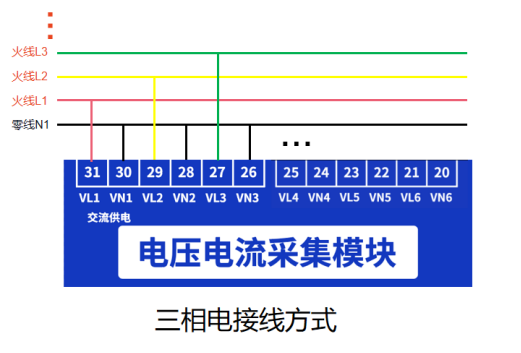

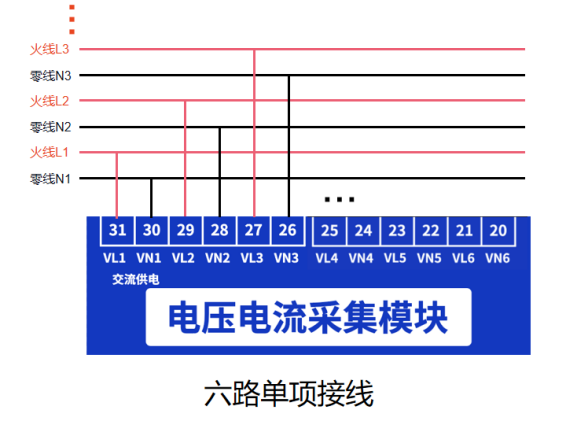

交流電壓采集接線口 | 20 | 電壓1 | VL1火線或相線，VN1為零線 |
21 | |||
22 | 電壓2 | VL2火線或相線，VN2為零線 | |
23 | |||
24 | 電壓3 | VL3火線或相線，VN3為零線 | |
25 | |||
26 | 電壓4 | VL4火線或相線，VN4為零線 | |
27 | |||
28 | 電壓5 | VL5火線或相線，VN5為零線 | |
29 | |||
30 | 電壓6 | VL6火線或相線，VN6為零線 | |
31 | |||

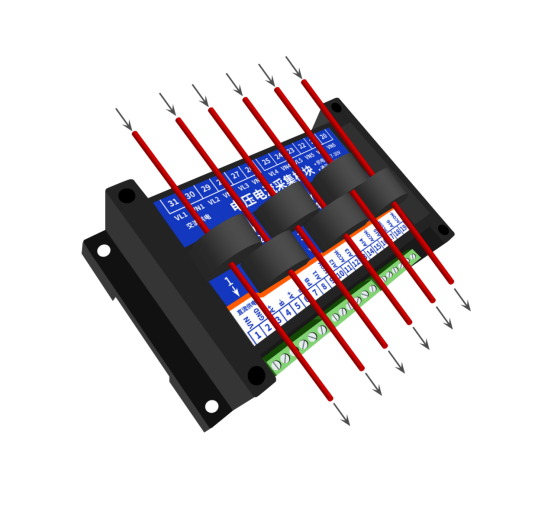

| 交流采集1 | 交流采集1 | 需按照交流方向串入互感器中 |
| 交流采集2 | 交流采集2 | 需按照交流方向串入互感器中 |
| 交流采集3 | 交流采集3 | 需按照交流方向串入互感器中 |
| 交流采集4 | 交流采集4 | 需按照交流方向串入互感器中 |
| 交流采集5 | 交流采集5 | 需按照交流方向串入互感器中 |
| 交流采集6 | 交流采集6 | 需按照交流方向串入互感器中 |

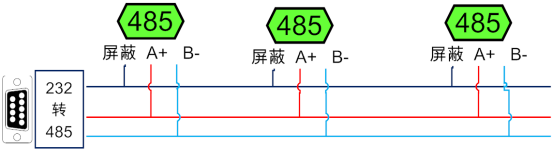

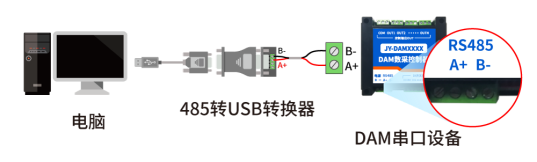

電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。
軟件下載鏈接地址：http://www.niaonun.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

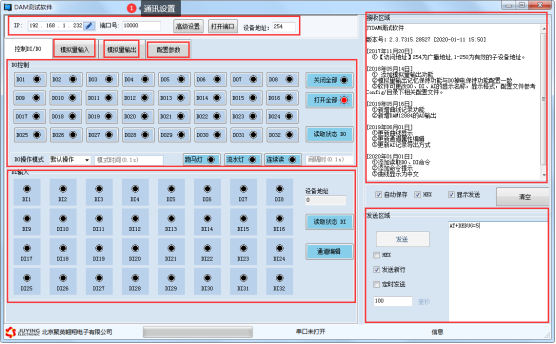

JYDAM調試軟件：
工具欄 | 說明 |
l 串口/網絡通訊方式選擇； l 端口號/TCP地址選擇； l 設置AI/DI/DO讀取刷新時間。 | |
l 操作DO通道； l 選擇DO模式； l 設置動作時間。 | |
l 查看DI輸入狀態； l 讀取DI狀態生成查詢指令； l 設置DI/DO通道名稱。 | |
l 顯示4-20ma/0-10v/0-5v實時數據/曲線； l 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線； l 顯示實時采集時間； l 設置AI/溫度通道名稱； l 設置AI通道量程轉換及顯示單位； l 手動導出excel表格數據； l 手動保存數據曲線。 | |
l 設置AO輸出； l 生成AO多通道輸出指令。 | |
l 顯示當前設備AI/DI/DO通道數量信息； l 設置波特率； l 設置偏移地址； l 設置工作模式； l 設置AI/DI/DO自動回傳； l 設置DO掉電記憶。 | |
指令區域 | l 生成AI/DI/DO/AO/參數設置等指令。 |
調試區域 | l 用戶自定義發送指令測試。 |

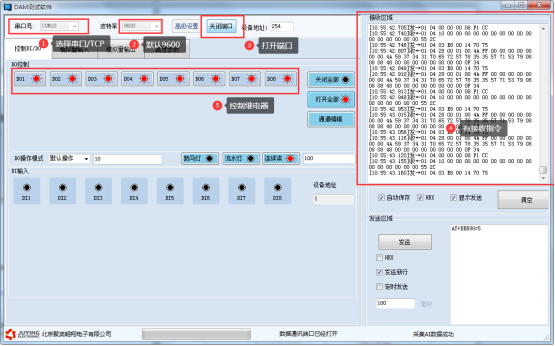

① 選擇設備當前串口號(IP地址填寫IP);
② 選擇默認波特率9600;
③ 打開端口：
右側有接收指令，可控制繼電器即通訊成功。

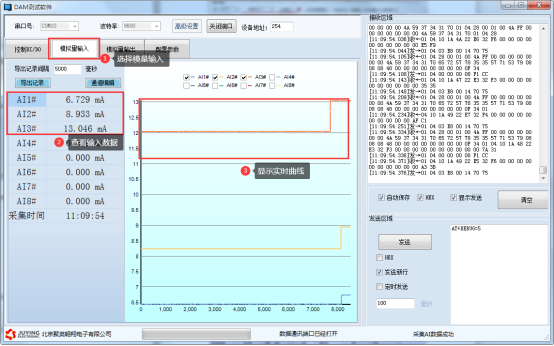

① 選擇模擬量輸入;
② 下方可以直接查看數據大小和實時曲線。
AI1 | AI13 | 有功功率1 | |
AI2 | AI14 | 無功功率1 | |
AI3 | AI15 | 視在功率1 | |
AI4 | 實際電壓4 | AI16 | 功率因數1 |
AI5 | 實際電壓5 | AI17 | 累積電量1（W.h） |
AI6 | 實際電壓6 | AI18 | 頻率1 |
AI7 | 實際電流1 | AI19 | 有功功率2 |
AI8 | 實際電流2 | AI20 | 無功功率2 |
AI9 | 實際電流3 | AI21 | 視在功率2 |
AI10 | 實際電流4 | AI22 | 功率因數2 |
AI11 | 實際電流5 | AI23 | 累積電量2（W.h） |
AI12 | 實際電流6 | AI24 | 頻率2 |
1.1、設備地址的介紹
DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。
設備地址=偏移地址。
1.2、設備地址的讀取

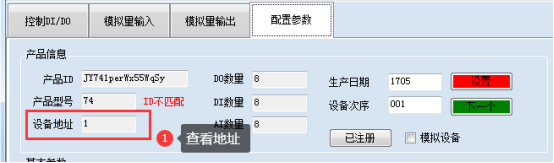

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。
1.3、偏移地址的設定與讀取

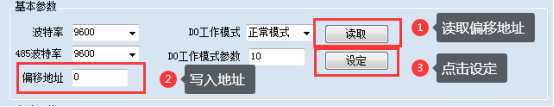

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

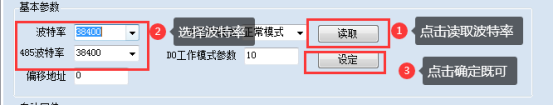

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://www.niaonun.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar
線圈寄存器地址表：
寄存器名稱 | 數據類型 | 寄存器地址 | 說明 | |
模擬量輸入 | ||||
交流電壓1 | 模擬量 4號指令 | u16 | 0 |
真實值= 讀取值/100 22015代表220.15 |
交流電壓2 | u16 | 1 | ||
交流電壓3 | u16 | 2 | ||
交流電壓4 | u16 | 3 | ||
交流電壓5 | u16 | 4 | ||
交流電壓6 | u16 | 5 | ||
交流電流1 | u16 | 6 | ||
交流電流2 | u16 | 7 | ||
交流電流3 | u16 | 8 | ||
交流電流4 | u16 | 9 | ||
交流電流5 | u16 | 10 | ||
交流電流6 | u16 | 11 | ||
有功功率1 | u16 | 12 | 真實值=讀取值 | |
無功功率1 | u16 | 13 | 真實值=讀取值 | |
視在功率1 | u16 | 14 | 真實值=讀取值 | |
功率因數1 | u16 | 15 | 真實值=讀取值/1000；854代表0.854 | |
累積電量1 | u16 | 16 | 真實值=讀取值 單位W.h | |
頻率1 | u16 | 17 | 50代表50Hz；60代表60Hz | |
有功功率2 | u16 | 18 | 真實值=讀取值 | |
無功功率2 | u16 | 19 | 真實值=讀取值 | |
視在功率2 | u16 | 20 | 真實值=讀取值 | |
功率因數2 | u16 | 21 | 真實值=讀取值/1000 | |
累積電量2 | u16 | 22 | 真實值=讀取值 單位W.h | |
頻率2 | u16 | 23 | 50代表50Hz；60代表60Hz | |
交流電壓1 | FloatABCD | 50 |
Float 類型數據，字節順序ABCD 真實值 = 讀取值 | |
交流電壓2 | FloatABCD | 52 | ||
交流電壓3 | FloatABCD | 54 | ||
交流電壓4 | FloatABCD | 56 | ||
交流電壓5 | FloatABCD | 58 | ||
交流電壓6 | FloatABCD | 60 | ||
交流電流1 | FloatABCD | 62 | ||
交流電流2 | FloatABCD | 64 | ||
交流電流3 | FloatABCD | 66 | ||
交流電流4 | FloatABCD | 68 | ||
交流電流5 | FloatABCD | 70 | ||
交流電流6 | FloatABCD | 72 | ||
有功功率1 | FloatABCD | 74 | ||
無功功率1 | FloatABCD | 76 | ||
視在功率1 | FloatABCD | 78 | ||
功率因數1 | FloatABCD | 80 | ||
累積電量1 | FloatABCD | 82 | ||
頻率1 | FloatABCD | 84 | ||
有功功率2 | FloatABCD | 86 | ||
無功功率2 | FloatABCD | 88 | ||
視在功率2 | FloatABCD | 90 | ||
功率因數2 | FloatABCD | 92 | ||
累積電量2 | FloatABCD | 94 | ||
頻率2 | FloatABCD | 96 | ||
配置參數 | ||||
修正系數1 |
保持 寄存器3號指令
| floatABCD | 100 | 第1路輸入電壓=采集值*修正系數1 |
修正系數2 | floatABCD | 102 | 第2路輸入電壓=采集值*修正系數2 | |
修正系數3 | floatABCD | 104 | 第3路輸入電壓=采集值*修正系數3 | |
修正系數4 | floatABCD | 106 | 第4路輸入電壓=采集值*修正系數4 | |
修正系數5 | floatABCD | 108 | 第5路輸入電壓=采集值*修正系數5 | |
修正系數6 | floatABCD | 110 | 第6路輸入電壓=采集值*修正系數6 | |
修正系數7 | floatABCD | 112 | 第1路輸入電流=采集值*修正系數7 | |
修正系數8 | floatABCD | 114 | 第2路輸入電流=采集值*修正系數8 | |
修正系數9 | floatABCD | 116 | 第3路輸入電流=采集值*修正系數9 | |
修正系數10 | floatABCD | 118 | 第4路輸入電流=采集值*修正系數10 | |
修正系數11 | floatABCD | 120 | 第5路輸入電流=采集值*修正系數11 | |
修正系數12 | floatABCD | 122 | 第6路輸入電流=采集值*修正系數12 | |
COM1通信波特率 | u16 | 1000 | 見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波特率 | |
COM2通信波特率 | u16 | 1001 | 見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定隔離RS485的通信波特率 | |
偏移地址 | u16 | 1002 | 設備地址=偏移地址 | |
電流采集電阻 如不用無需配置 | u16 | 1003 | 0： 100Ω 1： 50Ω 2: 20Ω 3: 10Ω | |
電流匝數比 如不用無需配置 | u16 | 1004 | 0： 1000:1 1： 500:1 2： 300:1 3: 100:1 | |
工作模式 如不用無需配置 | u16 | 1005 | 0： 三相采集 1： 單相采集 | |
備注：
①：使用第三方PLC/組態與設備通訊時，Modbus地址定義如下：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入)
40001至49999是保持寄存器
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0 開始，如00001對應0000。
說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同，具體以其幫助文檔中 對Modbus的定義說明為準。
PLC例程下載地址：
http://www.niaonun.com.cn/zlxz/danziliao/1226.html
第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：
http://www.niaonun.com.cn/software/software/第三方組態例程.rar
②：波特率及校驗位
串口1保持寄存器地址1000
串口2保持寄存器地址1001
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率
| 0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0：無校驗 1：偶校驗（Even） 2：奇校驗（Odd） |
Bit10~Bit11 | 停止位 | 0：停止位1位 1：停止位2位 2：停止位1.5位 |
4.1、模擬量查詢
查詢第一路交流電壓
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01
發送碼：FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 | 校驗碼 |
模擬返回信息：
返回碼：FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 查詢的AD字 | 0x56FA，即十進制22266，為查詢的模擬量AD字的值,實際值是222.66 |
AD 24 | CRC16 | 檢驗碼 |
查詢1~24路模擬量
發送碼：FE 04 00 00 00 18 E4 0F
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 18 | 查詢數量 | 要查詢的模擬量數量 |
E4 0F | CRC16 | 校驗碼 |
模擬返回信息：
返回碼：FE 04 30 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 53 DD
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
30 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 交流電壓1 真實值= 讀取值/100 | |
00 00 | 交流電壓2 真實值= 讀取值/100 | |
00 00 | 交流電壓3 真實值= 讀取值/100 | |
00 00 | 交流電壓4 真實值= 讀取值/100 | |
00 00 | 交流電壓5 真實值= 讀取值/100 | |
00 00 | 交流電壓6 真實值= 讀取值/100 | |
00 00 | 交流電流1 真實值= 讀取值/100 | |
00 00 | 交流電流2 真實值= 讀取值/100 | |
00 00 | 交流電流3 真實值= 讀取值/100 | |
00 00 | 交流電流4 真實值= 讀取值/100 | |
00 00 | 交流電流5 真實值= 讀取值/100 | |
00 00 | 交流電流6 真實值= 讀取值/100 | |
00 00 | 有功功率1 真實值=讀取值 | |
00 00 | 無功功率1 真實值=讀取值 | |
00 00 | 視在功率1 真實值=讀取值 | |
00 00 | 功率因數1 真實值=讀取值/1000；854代表0.854 | |
00 00 | 累積電量1 真實值=讀取值 單位W.h | |
00 00 | 頻率1 50代表50Hz；60代表60Hz | |
00 00 | 有功功率2 真實值=讀取值 | |
00 00 | 無功功率2 真實值=讀取值 | |
00 00 | 視在功率2 真實值=讀取值 | |
00 00 | 功率因數2 真實值=讀取值/1000；854代表0.854 | |
00 00 | 累積電量2 真實值=讀取值 單位W.h | |
00 00 | 頻率2 50代表50Hz；60代表60Hz | |
53 DD | CRC16 | 校驗碼 |
查詢累積電量(float類型)
發送碼：FE 04 00 46 00 02 84 11
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 46 | 起始地址 | 要查詢累積電量（float類型）的寄存器地址 |
00 02 | 查詢數量 | 要查詢的模擬量數量 |
84 11 | CRC16 |
模擬返回信息：
返回碼：FE 04 04 47 BF 68 00 FE 1B
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
04 | 字節數 | 返回狀態信息的所有字節數 |
47 BF 68 00 | 查詢的AD字 | 字節順序是floatABCD， 47 BF 68 00 代表98000，即累積電量98000W.h |
FE 1B | CRC16 |
4.2、配置修正系數
配置修正系數1(float類型)
發送碼：FE 10 00 64 00 02 04 3F 99 99 9A F1 63
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多個寄存器的功能碼 |
00 64 | 起始地址 | 配置的寄存器起始地址 |
00 02 | 查詢數量 | 要配置的數量 |
04 | 字節數量 | 數據字節數量 |
3F 99 99 9A | 數據 | 3F 99 99 9A代表1.2，即修正系數1為1.2 第1路輸入電壓=采集值*1.2； 如第一路采集值為200，則最終第一路輸入的電壓=200*1.2=240 |
F1 63 | CRC16 |
模擬返回信息：
返回碼：FE 10 00 64 00 02 14 18
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多個寄存器的功能碼 |
00 64 | 起始地址 | 配置的寄存器起始地址 |
00 02 | 查詢數量 | 要配置的數量 |
14 18 | CRC16 |
1、電量顯示為負數，功率不顯示
將互感器線圈的線，調換方向穿入，此問題由電流方向錯誤引起的
2、電壓電流數據不能讀取
讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器
3、485總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址254來進行通訊。
廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
